Android逆向篇01——加載流程面試點

本文主要講解Android逆向中的Android APK編譯流程、編譯原理、Android 系統加載流程、Android APP啟動流程、Android APP類加載機制。

一、Android APK編譯流程

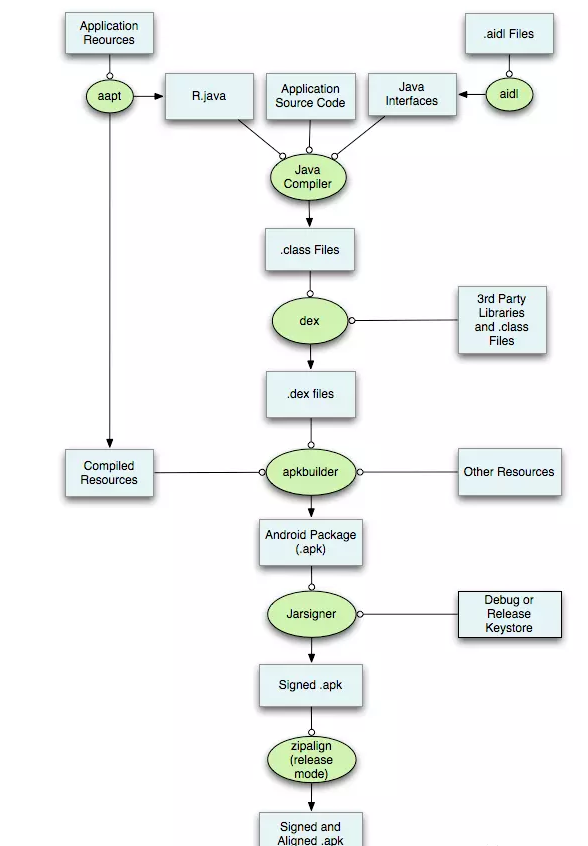

我們用一張圖來描述apk的構建流程：

上述的步驟為：

（1）aapt打包資源文件

資源文件（res文件夾下的文件）通過aapt打包生成R.java(資源索引文件)、arsc資源文件和res文件

（2）處理aidl files

AIDL是Android接口定義語言，是Android提供的IPC的一種獨特實現，這里生成對應的Java接口文件

（3）編譯

使用javac將R.java文件、工程源碼文件、aidl.java文件編譯成.class文件

（4）生成dex文件

源碼.class文件和第三方j(luò)ar或者library通過dx工具打包成dex文件

（5）apkbuilder（生成未簽名apk）

將classes.dex、resources.arsc、res文件夾(res/raw資源被原裝不動地打包進APK之外，其它的資源都會被編譯或者處理)、Other Resources(assets文件夾)、AndroidManifest.xml打包成apk文件

（6）對apk文件進行簽名

apksigner工具會對未簽名的apk驗證簽名。得到一個簽名后的apk（signed.apk）

（7）zipalign（對齊）

release mode 下使用 aipalign進行align，即對簽名后的apk進行對齊處理，以便2可以通過內存映射來訪問

上面過程則完成了Android中的apk的編譯流程，但是步驟（4）中將so庫進行打包，這里so庫一般存放在lib文件夾下，Android一般通過ndk將c/c++代碼編譯為so文件，這里我們可以詳細了解一下編譯原理。

詳細參考博客：Android APK編譯流程

二、編譯原理

我們可以借助gcc來實現上面的過程：

（1）預處理階段

預處理器根據以字符``#開頭的命令修給原始的C程序，結果得到另一個C程序，通常以.i作為文件擴展名。主要是進行文本替換、宏展開、刪除注釋這類簡單工作。

命令行：gcc -E hello.c hello.i

考點經常問include在哪個階段處理，就是該階段

（2）編譯階段

將文本文件hello.i翻譯成hello.s，包含相應的匯編語言程序

（3）匯編階段

將.S文件翻譯成機器指令，然后把這些指令打包成一種可重定位目標程序的格式，并把結果保存在目標文件.o中（匯編——>機器）

gcc -c hello.c hello.o

（4）鏈接階段

hello程序調用了printf函數，鏈接器（Id）就把printf.o文件并入hello.o文件中，得到hello可執行文件，然后加載到存儲器中由系統執行。

函數庫包括靜態庫和動態庫  靜態庫：編譯鏈接時，把庫文件代碼全部加入可執行文件中，運行時不需要庫文件，后綴為.a。  動態庫：編譯鏈接時，不加入，在程序執行時，由運行時鏈接文件加載庫，這樣節省開銷，后綴為.so。（gcc編譯時默認使用動態庫）再經過匯編器和連接器的作用后輸出一個目標文件，這個目標文件為可執行文件

詳細參考博客：Android Hook技術學習——常見的Hook技術方案總結

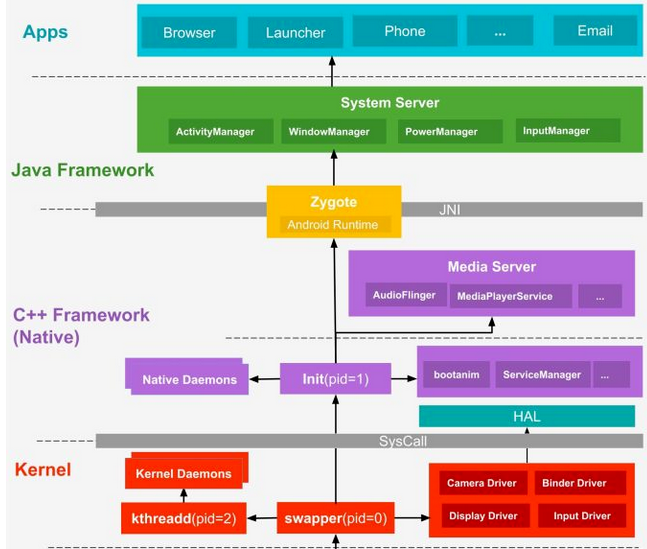

三、Android系統啟動流程

具體步驟如下

(1)引導層： 手機開機后，引導芯片啟動，引導芯片開始從固化在ROM里的預設代碼執行，加載引導程序到到RAM，BootLoader檢查RAM，初始化硬件參數等功能；(2)內核層： Kernel層主要加載一些硬件設備驅動，初始化進程管理等操作。在Kernel中首先啟動swapper進程（pid=0），用于初始化進程管理、內管管理、加載Driver等操作，再啟動kthread進程(pid=2),這些linux系統的內核進程，kthread是所有內核進程的鼻祖；(3)Native層：啟動初始化進程管理等操作會啟動init進程 ，這些在Native層中，init進程是所有進程的鼻祖，解析執行init.rc，到app_process進程，然后app_process孵化zygote進程(4)java框架層：zygote進程會加載虛擬機，啟動System_Server進程

總結：

加載BootLoader --> 初始化內核 --> 啟動init進程 --> init進程fork出Zygote進程 --> Zygote進程fork出SystemServer進程

詳細參考：Xposed定制

四、Android APP啟動流程

SystemServer啟動了一個更加重要的服務ActivityManagerService，AMS其中很重要的一個作用就是啟動Launcher進程

（1）點擊桌面APP圖標時，Launcher的startActivity()方法，通過Binder通信，調用system_server進程中AMS服務的startActivity方法，發起啟動請求（2）system_server進程接收到請求后，向Zygote進程發送創建進程的請求（3）Zygote進程fork出App進程，并執行ActivityThread的main方法，創建ActivityThread線程（4）創建ActivityThread線程--->handlerbindapplication進程初始化————>Application的構造函數————>Application.attachBaseContext()————>Application.onCreate()函數最后才會進入MainActivity中的attachBaseContext函數、onCreate函數

詳細參考：Android漏洞之戰（12）——整體殼脫殼詳解

五、Android APP類加載流程

Android Java層的類加載流程：

Android Native層：

DefineClass--->LoadClass->LoadClassMembers->LoadMethod-->LinkCode--->Execute

詳細參考：Android漏洞之戰（12）——整體殼脫殼詳解

考點：LoadClass加載和forName加載的區別

(1)使用LoadClass()加載 不會初始化靜態塊(2)使用forName()加載 會初始化靜態塊
